Prodotto: Inverter system a parete POWER DATA 2.0 sistemi trifase.trifase e mono.trifase per elettropompe pompe sommerse - PRESSCONTROL INVERTER ACCESSORI PER ELETTROPOMPE
clicca per ingrandire l'immagine
|
|
|
|
Alimentazione inverter | Alimentazione elettropompa |
Carico massimo ammissibile (KW) |
Carico massimo ammissibile
USCITA |
|
|
Ordina adesso !! |
|---|---|---|---|---|---|---|---|
|
POWER DATA 2.0 - 1,5KW MT XP6721 |
V230 Monofase | V230 Trifase | 1,5 kW | 7,00 A |
Sconto 20 % |
|
|
|
POWER DATA 2.0 - 2,2KW MT XP6722 |
V230 Monofase | V230 Trifase | 2,2 kW | 10,00 A |
Sconto 20 % |
|
|
|
POWER DATA 1,5KW TT XP6723 |
V400 Trifase | V400 Trifase | 1,5 kW | 3,70 A |
Sconto 20 % |
|
|
|
POWER DATA 2.0 - 2,2KW TT XP6724 |
V400 Trifase | V400 Trifase | 2,2 kW | 5,80 A |
Sconto 20 % |
|
|
|
POWER DATA 2.0 - 4KW TT XP6725 |
V400 Trifase | V400 Trifase | 4 kW | 9,00 A |
Sconto 20 % |
|
|
|
POWER DATA 2.0 - 7,5KW TT XP6726 |
V400 Trifase | V400 Trifase | 7,5 kW | 17,00 A |
Sconto 20 % |
|
|
|
POWER DATA 2.0 - 18,5KW TT XP6727 |
V400 Trifase | V400 Trifase | 18,5 kW | 37,00 A |
Sconto 20 % |
|
articolo precedente articolo successivo
Trattative riservate per grosse quantità
Attenzione: il valore della potenza (carico massimo ammissibile) è orientativo
per un corretto abbinamento all'elettropompa, è basilare verificare che
gli ampere assorbiti dall'elettropompa non superino gli ampere che può supportare l'inverter
trasduttore 10 bar con 3 mt. cavo fornito di serie
Sistema per pressurizzazione costante POWER DATA 2.0 (per elettropompe trifase)
Rispetto agli inverter a passaggio d'acqua, i nuovi inverter murali POWER DATA 2.0, differiscono per la tipica installazione con trasduttore di pressione separato dall'inverter.
Il montaggio di questo inverter può avvenire a parete, sulla morsettiera delle elettropompe di superficie oppure sul collettore di mandata dei gruppi di pressurizzazione.
Gli inverter POWER DATA garantiscono la massima affidabilità di funzionamento.
Grazie al sistema basato sulla tecnologia inverter, questi apparecchi modulano la frequenza (Hz) della corrente che arriva all'elettropompa, variandone il regime di giri e quindi la potenza, modulano la potenza impegnata dall'elettropompa proporzionalmente alla richiesta di acqua da parte dell'impianto idrico di casa, mantenendo la pressione costante.
POWER DATA è dotato di comunicazione RS485 per la costruzione di gruppi gemellari fino a 6 elettropompe.
Per il miglior funzionamento ed efficientamento energetico si consiglia l'installazione di un vaso ad espansione
Vantaggi
Pressione costante garantita dal sistema a modulazione di giri della pompa
Risparmio energetico grazie al consumo equilibrato dell'impianto dotato dell'inverter
Assenza di sbalzi di pressione grazie al sistema di partenza e stacco "soft" dell'elettropompa
POWER DATA protegge la pompa dalla marcia a secco bloccandone temporaneamente la marcia
Sistema di reset automatico regolabile dopo la mancanza accidentale di acqua all'interno della pompa
Controllo perdite di acqua efficace a protezione della pompa
Funzione antibloccaggio
Gestione termica intelligente (intervento in caso di perpetuamento condizione di sovrassorbimento elettrico)
Indicazione digitale di: pressione acqua, tensione in volts, frequenza elettrica, stati di funzionamento dell'inverter
Contatto ausiliario per il controllo a distanza
POWER DATA è collegabile in gruppi gemellari di funzionamento idrico in modalità alternante e a cascata
Sistema soft-start selezionabile intuitivamente dal menù di programmazione
Protezione da alta tensione, bassa tensione, cortocircuito sulla parte terminale,
Protezione da sovrapressione e surriscaldamento esterno/interno
abbinando un vaso ad espansione all'impianto con inverter si ottiene:
*maggior durata dell'elettropompa
*assenza di contraccolpi di pressione
*diminuizione dei costi energetici

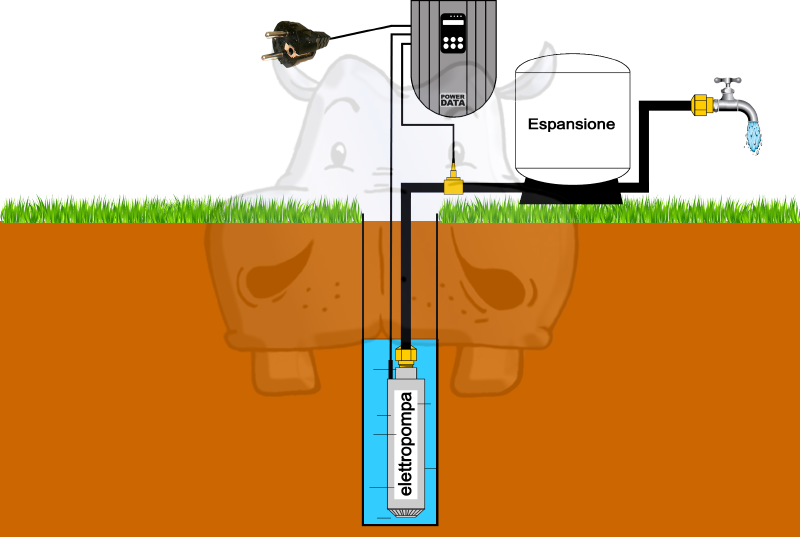

Collegamento idraulico
Il sensore di pressione 4-20mA deve essere collegato sulla mandata dell'impianto, preferibilmente lontano da: curve, derivazioni, ecc... per una maggiore precisione di lettura della pressione.
E' obbligatorio installare una valvola di non ritorno per evitare che l'acqua ritorni nel pozzo o nel serbatoio.
Nel caso di installazione multipla, si dovrà installare una valvola di non ritorno per ogni pompa
E' consigliabile installare un vaso di espansione sull'impianto per limitare le continue ripartenze causate da eventuali piccoli prelievi idrici.
il valore di pre-carica del vaso deve essere adeguato ai valori di pressione impostati (il 50:55% del valore della pressione impostata). Questo accorgimento aiuta inoltre a migliorare la costanza del funzionamento in caso di richieste esigue di acqua dell'impianto (Es. lavatrici, sciacquoni dei WC, ecc..).
Con X-POWER migliorare il comfort domestico è un gioco da ragazzi

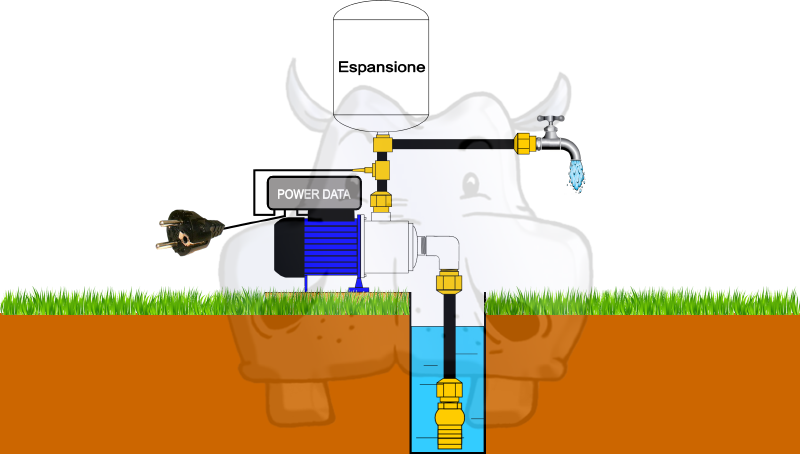

POWER DATA è estremamente versatile

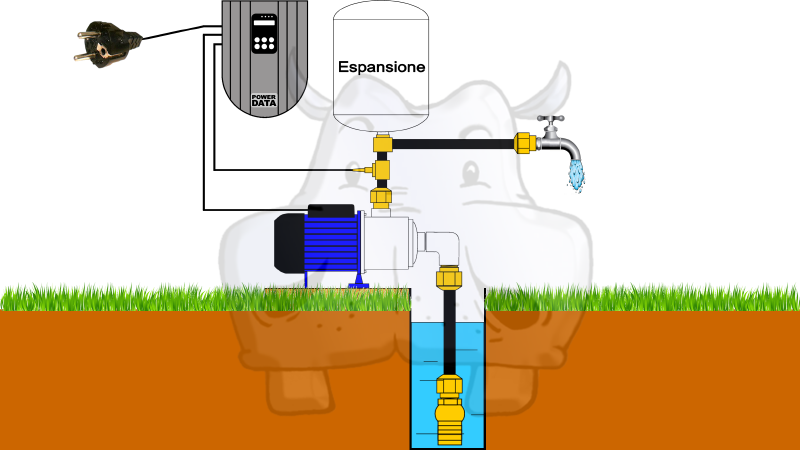

montaggio a parete, a bordo macchina o su altri tipi di sopportazione
Collegamento elettrico
L'alimentazione dell'inverter è monofase 230Vac 50/60Hz (modelli MT) oppure trifase 400Vac 50/60Hz (modelli TT), l'impianto elettrico al quale l'inverter è collegato deve rispettare le norme vigenti all'uopo, il collegamento deve avvenire in maniera stabile in modo da non far sconnettere i cavi di alimentazione elettrica e del motore; I cavi di alimentazione elettrica e del motore vanno collocati al'interno della scatola di connessione, nelle opportune sedi contrassegnate dal produttore;

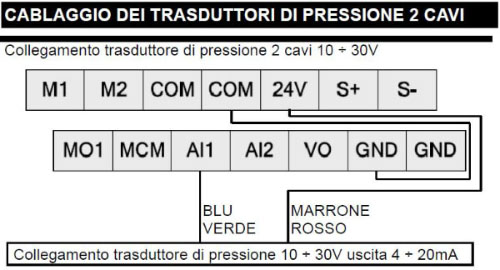

connessioni dei trasduttori a 2 poli

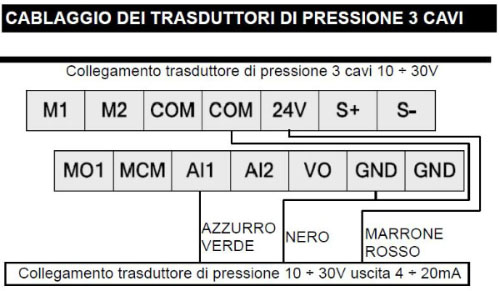

connessioni dei trasduttori a 3 poli
Collegamento gruppo multi pompa
Oltre a funzionare singolarmente POWER DATA funziona in abbinamento a più elettropompe, tramite la porta RS 485 è installabile in comunicazione con altri POWER DATA (fino a 6 dispositivi), si realizza così un gruppo di pressione multi-pompa con funzionamento alternato e a cascata delle pompe, garantendo una usura equilibrata delle pompe ed evitando lunghi periodi di inattività della pompa;
Fissaggio POWER DATA
L'inverter POWER DATA viene fornito con il supporto per fissaggio a parete; La facilità di installazione dell'inverter all'elettropompa, consente di ottimizzare i tempi è i costi rispetto ai normali gruppi tradizionali ON/OFF, per ricevere il segnale 4-20mA basta collegare l'inverter sulla mandata della pompa (tramite il trasduttore di pressione) e seguire le istruzioni per il collegamento elettrico;
Le istruzioni per l'installazione dell'inverter Power Data, sono visionabili nel rispettivo manuale d'uso
